Колектор для теплої підлоги: як підібрати кількість контурів і не переплатити

Один із найпростіших методів для рівномірного обігріву жилих приміщень, комерційних та інших об’єктів — це використання теплої підлоги. Але щоб така система була ефективною, економічної та надійною, потрібно відповідально підійти до складання проєкту та вибору обладнання. Про те, як визначити кількість контурів та обрати колектор для теплої підлоги, який забезпечить функціональність опалення без переплат, ми спитали у фахівців ВЕНКОН

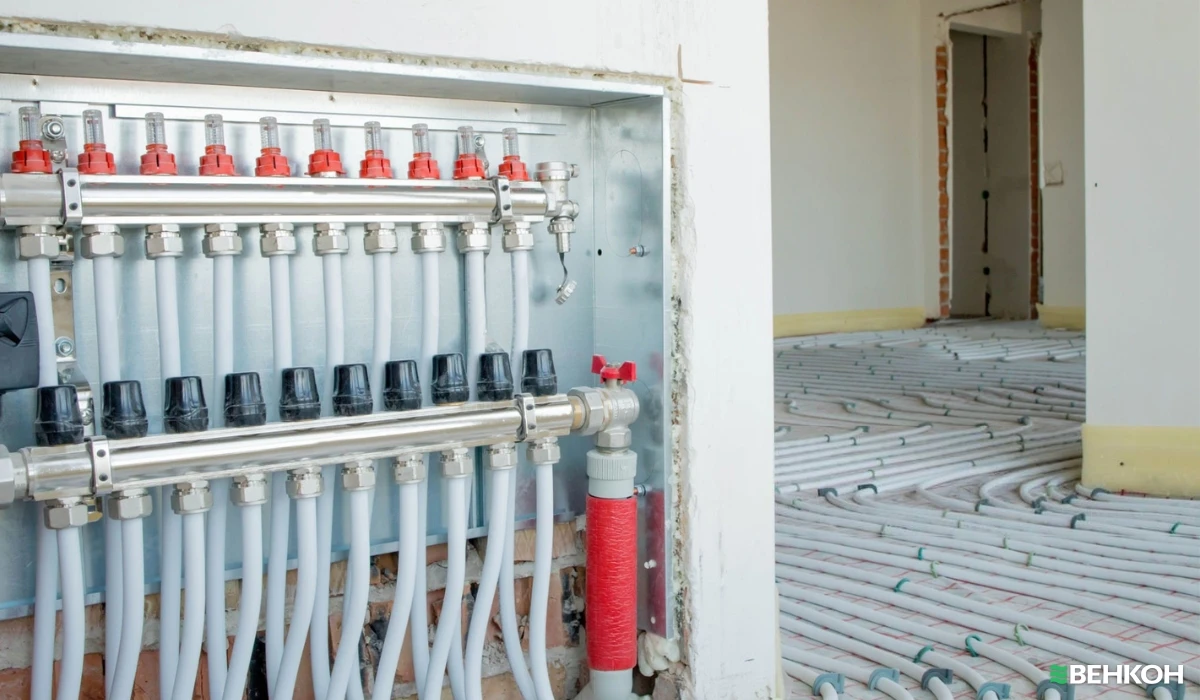

Колектор для теплої підлоги: обираємо оптимальний варіант

Під час спілкування з інженерами ВЕНКОН ми дізналися, що кількість контурів колекторів теплої підлоги дорівнює кількості окремих петель. Довжина кожного контуру визначається індивідуально, залежно від схеми укладки та діаметру труб. Щоб уникнути помилок у розрахунках, розробку проєкту краще довірити професіоналам, які враховують індивідуальні особливості об’єкта. Але якщо такої можливості немає, то варто перед початком робіт ознайомитися з основними правилами розрахунків.

Розрахунок кількості контурів для вибору колектора на теплу підлогу

При проєктуванні та розрахунках варто дотримуватися наступних правил:

1. Обдумайте — труби якого діаметра ви будете використовувати з урахуванням доступної товщини стяжки. Для 16 мм трубопроводів оптимальним вважаються петлі довжиною 80-100 м, а для 20 мм — 100-120 м.
2. Зазвичай 1 контур може ефективно обігріти 5-12 м². Щоб система не працювала на максимальній межі можливостей, потрібно закладати невеликий запас — в середньому 10 %.
3. Щоб уникнути перегріву окремих зон, бажано, робити довжину контурів однаковою (допустиме відхилення 10 %).
4. Якщо у вас велике приміщення, (більше ніж 20 м²), краще обрати колектор, який має на 1 вихід більше, ніж ви нарахували. Це забезпечує можливість за потреби додати нову петлю.

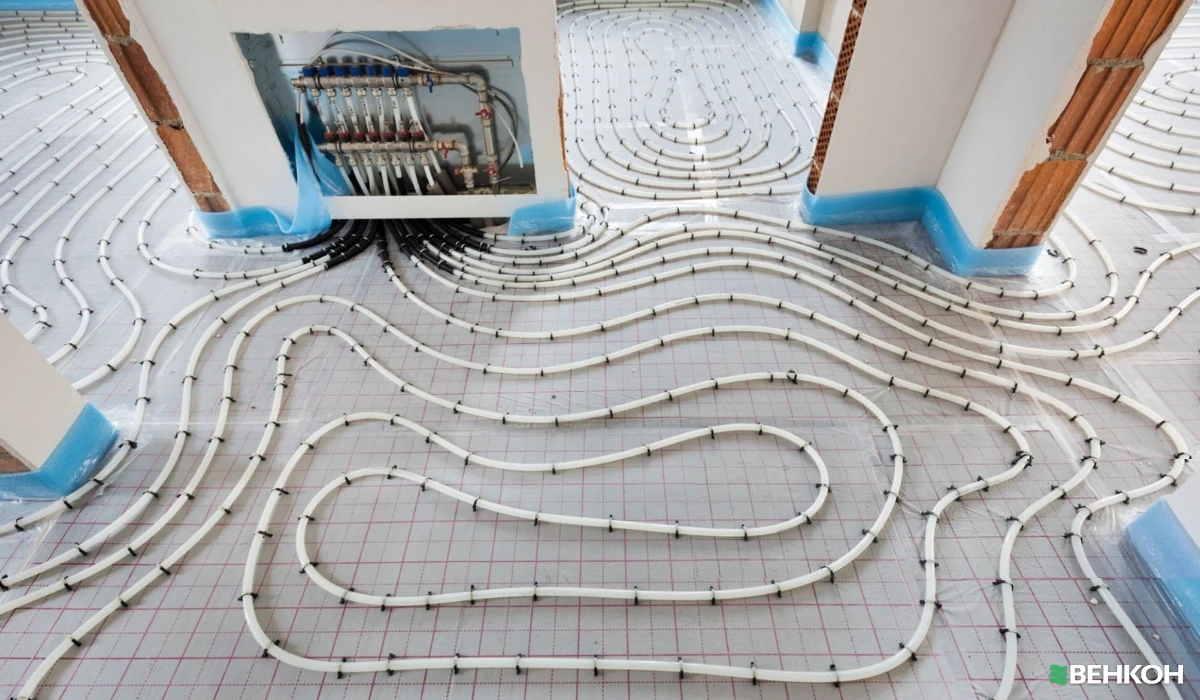

Визначення кількості петель при монтажу теплої підлоги перед придбанням колектора

Перед тим як розраховувати кількість петель для водяної теплої підлоги, варто визначитися з кроком укладки. Для санвузлів, кухні, кімнат з кахлями та кам’яною плиткою на підлозі оптимальний крок 10-15 см. Для вітальні, кабінету, спальні, та інших житлових приміщень — 15-20 см, особливо якщо підлога застелена ламінатом. Для дитячих, кутових кімнат, та приміщень з панорамними вікнами крок може варіюватися від 10 до 20 см залежно від рівня тепловтрат. Залежно від площини та кроку кількість контурів можна визначити за формулою:

N=S/L

де:

N — кількість контурів;

S — площа приміщення, м²;

L — довжина 1 петлі у контурі, м.

Визначити орієнтовну потребу у трубах можна, виходячи з наступних даних:

• при 10 см на 1 м² потрібно 10-11 м труби;
• при 15 см на 1 м² потрібно 7-8 м труби;
• при 20 см на 1 м² потрібно 5-6 м труби.

На що звернути увагу при виборі колекторів: поради інженерів ВЕНКОН

Після того, як ви визначитесь з потрібною кількістю контурів, можна приступати безпосередньо до вибору колектора. При цьому інженери ВЕНКОН радять приділити увагу наступним параметрам.

До речі на сайті інтернет-магазину ВЕНКОН є зручні фільтри, які спрощують процес пошуку відповідних комплектуючих. А якщо є сумніви чи запитання, завжди можна отримати консультацію телефоном, через онлайн-форму та в офлайн шоурумах компанії.
